Jako člen řady Elektronického drátu UL se UL1569 běžně používá uvnitř různých zařízení. Používá 30-2 AWG single nebo uvízlý holý měď a cínový měděný drát jako vodiče v kombinaci s izolační vrstvou PVC a má vlastnosti, jako je odolnost vůči kyselině a alkáli, odolnost vůči vlhkosti a odolnost plísní. Jmenovité napětí je 300 V a pracovní teplota může dosáhnout 105 stupňů. Obecně se používá pro připojení interních zařízení a signálních zařízení v elektronických zařízeních a elektrických zařízeních.
Funkce
Důvod: uvízlý nebo pevný, konzervovaný nebo holý
Izolace: PVC
Otevřená teplota: 105 stupňů
Reteted napětí: 600vac
Jednotná tloušťka drátu, aby bylo zajištěno snadné stripování a řezání
Dobrá retardance hoření
Nízký teplotní měkký dobrý výkon
Použití zpracování horkého vytlačování
Může být zkroucený pár a vícejádrový
Odolné vůči kyselinám, zásadům, oleji, vlhkosti a houbami
Test spalování: Pass Ul VW -1 Test Flame Test
Standardní reference: UL 758, UL1581
Environmentální testování Pass ROHS
Ul 30awg do 10awg
Aplikace
Dráty UL1569 se široce používají v oblasti elektronických zařízení. Uvnitř hostitele počítače je zodpovědný za připojení komponent, jako je základní deska, pevný disk a optický pohon, což zajišťuje stabilní přenos napájení a komunikace signálu mezi každou součástí. S dobrým výkonem izolace se může účinně vyhnout elektromagnetickému rušení mezi liniemi a zajistit stabilní provoz počítače. Při výrobě chytrých telefonů se vodiče UL1569 používají k připojení základní desky telefonu s obrazovkou, baterií atd. Pokud jde o domácnosti, jako jsou chytré televizory a klimatizace, často se používá pro interní připojení obvodů, aby zajistila spolehlivá provoz pro spotřebiče.

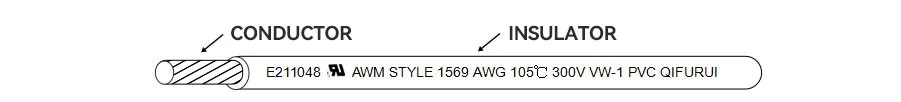

Struktura
Standardní barvy: Černá, bílá, červená, žlutá, zelená, modrá, hnědá, šedá, oranžová, fialová
Typ balíčku: 500 stop/role, 1000 stop/roll. 2000ft/Roll
Přijímáme EXW, FOB, CFR, CIF.
Můžete si vybrat ten, který je pro vás nejpohodlnější nebo nejvíce nákladově nejsilnější.
Osvědčení
CCC
Sa
Ul
Vde
IECQ
Řešení
Často kladené otázky
Otázka: 1. Je ul1569 drátěný plamen odolný?
Odpověď: Ano, drát ul1569 může projít UL VW - 1 a CSA FT1 vertikální testy hořlavosti. Tato vlastnost odolné vůči plameni - zvyšuje bezpečnost elektrických systémů, kde se používá, snižuje riziko požáru způsobeného elektrickým selháním.
Otázka: 2. Co je izolační materiál drátu UL1569 a jaké jsou jeho výhody?
Odpověď: Izolační materiál drátu UL1569 je PVC. Izolace PVC má výhody, jako je jednotná tloušťka pro snadné stripování a řezání, dobrý výkon elektrické izolace a odolnost vůči kyselinám, alkalis, vlhkost a plísně, které mohou chránit vodič a zajistit stabilitu výkonu drátu.
|

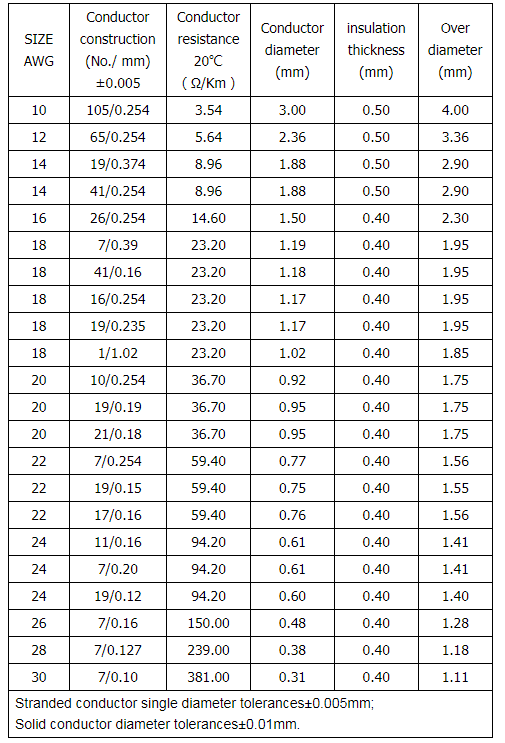

STYL
|
VELIKOST Awg
|
Dirigent konstrukce (Ne ./ MM) ±0.005
|
Odolnost vůči vodiči 20 stupňů (Ω/km)
|
Průměr vodiče (MM)
|
tloušťka izolace (MM) Nom./min.
|
Přes průměr (MM) |
||
|
Nom. |
Tohle. |
|||||||
|
1569
|
2 |
7/95/0.254 |
0.555 |
8.58 |
0.80 |
0.69 |
10.20 |
±0.20 |
|
3 |
7/76/0.254 |
0.700 |
7.67 |
0.80 |
0.69 |
9.27 |
±0.20 |
|
|
4 |
7/60/0.254 |
0.882 |
6.82 |
0.80 |
0.69 |
8.42 |
±0.15 |
|
|
5 |
7/46/0.254 |
1.113 |
5.97 |
0.80 |
0.69 |
7.57 |
±0.15 |
|
|
6 |
7/38/0.254 |
1.403 |
5.41 |
0.80 |
0.69 |
7.00 |
±0.15 |
|
|
7 |
7/30/0.254 |
1.768 |
4.82 |
0.80 |
0.69 |
6.42 |
±0.15 |
|
|
8 |
168/0.254 |
2.230 |
3.80 |
0.80 |
0.69 |
5.40 |
±0.15 |
|
|
10 |
105/0.254 |
3.54 |
3.00 |
0.50 |
0.45 |
4.00 |
±0.15 |
|
|
12 |
65/0.254 |
5.64 |
2.36 |
0.50 |
0.45 |
3.36 |
±0.15 |
|
|
14 |
19/0.374 |
8.96 |
1.88 |
0.50 |
0.45 |
2.90 |
±0.15 |
|
|
14 |
41/0.254 |
8.96 |
1.88 |
0.50 |
0.45 |
2.90 |
±0.15 |
|
|
16 |
26/0.254 |
14.60 |
1.50 |
0.40 |
0.33 |
2.30 |
±0.1 |
|
|
18 |
7/0.39 |
23.20 |
1.19 |
0.40 |
0.33 |
1.95 |
±0.1 |
|
|
18 |
41/0.16 |
23.20 |
1.18 |
0.40 |
0.33 |
1.95 |
±0.1 |
|
|
18 |
16/0.254 |
23.20 |
1.17 |
0.40 |
0.33 |
1.95 |
±0.1 |
|
|
18 |
19/0.235 |
23.20 |
1.17 |
0.40 |
0.33 |
1.95 |
±0.1 |
|
|
18 |
1/1.02 |
23.20 |
1.02 |
0.40 |
0.33 |
1.85 |
±0.1 |
|
|
20 |
10/0.254 |
36.70 |
0.92 |
0.40 |
0.33 |
1.75 |
±0.1 |
|
|
20 |
19/0.19 |
36.70 |
0.95 |
0.40 |
0.33 |
1.75 |
±0.1 |
|
|
20 |
21/0.18 |
36.70 |
0.95 |
0.40 |
0.33 |
1.75 |
±0.1 |
|
|
22 |
7/0.254 |
59.40 |
0.77 |
0.40 |
0.33 |
1.56 |
±0.1 |
|
|
22 |
19/0.15 |
59.40 |
0.75 |
0.40 |
0.33 |
1.55 |
±0.1 |
|
|
22 |
17/0.16 |
59.40 |
0.76 |
0.40 |
0.33 |
1.56 |
±0.1 |
|
|
24 |
11/0.16 |
94.20 |
0.61 |
0.40 |
0.33 |
1.41 |
±0.1 |
|
|
24 |
7/0.20 |
94.20 |
0.61 |
0.40 |
0.33 |
1.41 |
±0.1 |
|
|
24 |
19/0.12 |
94.20 |
0.60 |
0.40 |
0.33 |
1.40 |
±0.1 |
|
|
26 |
7/0.16 |
150.00 |
0.48 |
0.40 |
0.33 |
1.28 |
±0.1 |
|
|
28 |
7/0.127 |
239.00 |
0.38 |
0.40 |
0.33 |
1.18 |
±0.1 |
|
|
30 |
7/0.10 |
381.00 |
0.31 |
0.40 |
0.33 |
1.11 |
±0.1 |
|
