Charakteristiky
1. Vynikající mechanické vlastnosti
2. Vynikající tepelná stabilita
3.Použití zpracování vytlačování za tepla
4.Low temperature měkký dobrý výkon
5. Dobrá retardace hoření (VW-1)
6. Referenční barva černá
7. Elektrická izolace dobrá
8. Vysoká odolnost vůči chemikáliím
9. Chemická stabilita je dobrá
10.Nízká kouře, nehalogenová
11. Vyhovuje Rohs
12. Široké použití,
13. Termoplast
14. Kontrakce nízké teploty, rychlejší smršťování
Mělo by být použito
Být populární použití v motorech třídy H, domácí elektrické spotřebiče dielektrikum.
Odkaz
UL224-2006
Osnova

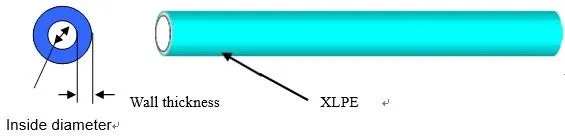

Popis konstrukce trubky
Izolační materiály potrubí: XLPE Izolace;
Elektrické a mechanické zařízení přístroj používá izolační pouzdro, teplota prostředí ne více než 125 ° C příležitosti. QFR-H | |||||
TYP | SPECIFIKACE | Jak je dodáváno | Po smrštění | ||
Vnitřní průměr (mm) | Tloušťka stěny (mm) | Vnitřní průměr (mm) | Tloušťka stěny (mm) | ||
QFR-H | Φ0.8 | 1.3±0.2 | 0,15±0,05 | ≤0,5 | 0.35±0.10 hod. |
Φ1.0 | 1,5±0,2 | 0,18±0,05 | ≤0,6 | 0.35±0.10 hod. | |
Φ1.5 | 2.0±0.2 | 0,19±0,05 | ≤0,8 | 0.38±0.10 hod. | |
Φ2.0 | 2.5±0.2 | 0,19±0,05 | ≤1.0 | 0.42±0.10 hod. | |
Φ2.5 | 3.0±0.2 | 0,19±0,05 | ≤1.3 | 0.42±0.10 hod. | |
Φ3.0 | 3,5±0,2 | 0,20±0,05 | ≤1.5 | 0,44±0,10 hod. | |
Φ3.5 | 4.0±0.3 | 0,20±0,05 | ≤1.8 | 0,44±0,10 hod. | |
Φ4.0 | 4,5±0,3 | 0,25±0,05 | ≤2.0 | 0.46±0.10 hod. | |
Φ4.5 | 5.0±0.3 | 0,25±0,05 | ≤2.3 | 0,52±0,10 hod. | |
Φ5.0 | 5,5±0,3 | 0,25±0,05 | ≤2.5 | 0,54±0,10 hod. | |
Φ6.0 | 6,5±0,4 | 0,26±0,05 | ≤3.0 | 0,58±0,10 hod. | |
Φ7.0 | 7,7±0,4 | 0,26±0,05 | ≤3.5 | 0,58±0,10 hod. | |
Φ8.0 | 8,7±0,4 | 0,30±0,08 | ≤4.0 | 0.60±0.10 hod. | |
Φ9.0 | 9,7±0,4 | 0,36±0,08 | ≤4.5 | 0.60±0.10 hod. | |
Φ10.0 | 10,7±0,4 | 0,36±0,08 | ≤5,0 | 0.60±0.10 hod. | |
Φ11.0 | 11,7±0,4 | 0,36±0,08 | ≤5.5 | 0.60±0.10 hod. | |
Φ12.0 | 12,7±0,4 | 0,36±0,08 | ≤6.0 | 0.60±0.10 hod. | |
Φ13.0 | 13.7±0.4 | 0,36±0,08 | ≤6.5 | 0,66±0,15 hod. | |
Φ14.0 | 14,7±0,4 | 0,36±0,08 | ≤7.0 | 0,66±0,15 hod. | |
Φ15.0 | 15,7±0,5 | 0,36±0,08 | ≤7,5 | 0,70±0,15 hod. | |
Φ16.0 | 16,7±0,7 | 0,36±0,08 | ≤8,0 | 0,70±0,15 hod. | |
Φ17.0 | 17,7±0,7 | 0,36±0,08 | ≤8,5 | 0,70±0,15 hod. | |
Φ18.0 | 18,9±0,7 | 0.40±0.10 hod. | ≤9.0 | 0,75±0,15 hod. | |
Φ20.0 | 20,9±0,7 | 0.40±0.10 hod. | ≤10,0 | 0,80±0,15 | |
Φ22.0 | 22,9±0,7 | 0.40±0.10 hod. | ≤11,0 | 0,84±0,15 | |
Φ25.0 | 26,0±0,7 | 0.40±0.10 hod. | ≤12.5 | 0,90±0,15 | |
Φ28.0 | 29,0±0,9 | 0.46±0.10 hod. | ≤14.0 | 0,90±0,15 | |
Φ30.0 | 31,0±1,0 | 0.50±0.10 hod. | ≤15,0 | 1.00±0.20 hod. | |
Φ35.0 | 36,5±1,0 | 0,55±0,10 hod. | ≤17,5 | 1.00±0.20 hod. | |
Φ40.0 | 41,5±1,0 | 0,55±0,15 | ≤20,0 | 1.15±0.20 hod. | |

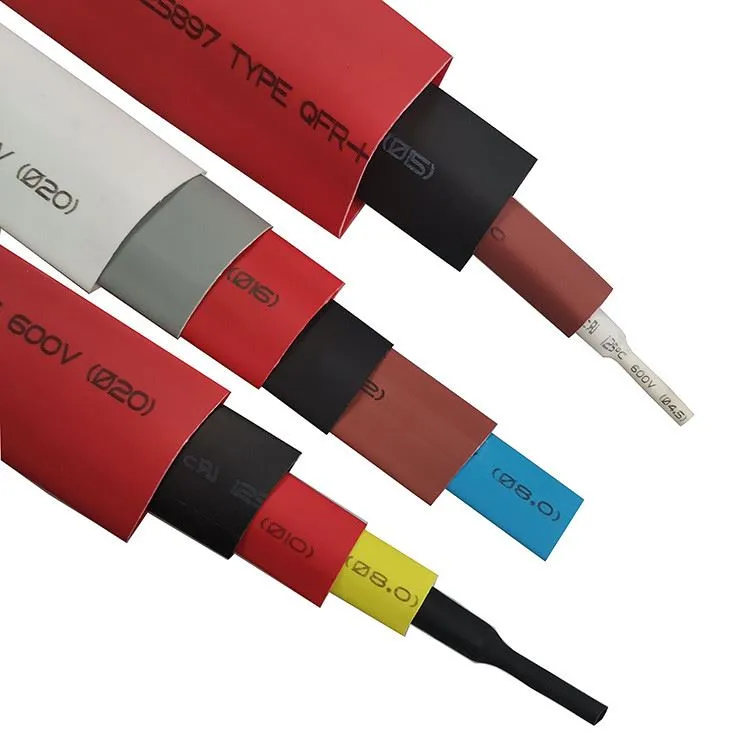

Značení: Značení: QIFURUI E225897 TYP QFR-H TEPLEM SMRŠTITELNÁ TRUBKA 125 ° C 600V VW-1 c 125 ° C 600V (ΦID)
POZNÁMKA: "ID" je specifikace trubky.
Barevná řada Sae
* STOCK BAREVNÝ GRAF | ||||
00-ČERNÁ | 01-BÍLÁ | 02-ČERVENÁ | 03-ŽLUTÁ | 04-ZELENÁ |
05-MODRÁ | 06-HNĚDÁ | 07-ŠEDÁ | 08-ORANŽOVÁ | 09- FIALOVÁ |
Balíček
*BALÍČEK | |||||
Ne. | Balení - Ft / role |
| |||
Φ0.8～Φ4.0 | □ 150 HUF | □ 300 HUF | □ 600 HUF | ■ 1200 HUF | |
Φ4.5~Φ10 | □ 150 HUF | □ 300 HUF | ■ 600 HUF | □ 1200 HUF | |
Φ11~Φ22 | □ 150 HUF | ■ 300 HUF | □ 600 HUF | □ 1200 HUF | |
Φ25~Φ40 | ■ 150 HUF | □ 300 HUF | □ 600 HUF | □ 1200 HUF | |
Dle požadavků zákazníka na obalové obaly | |||||
