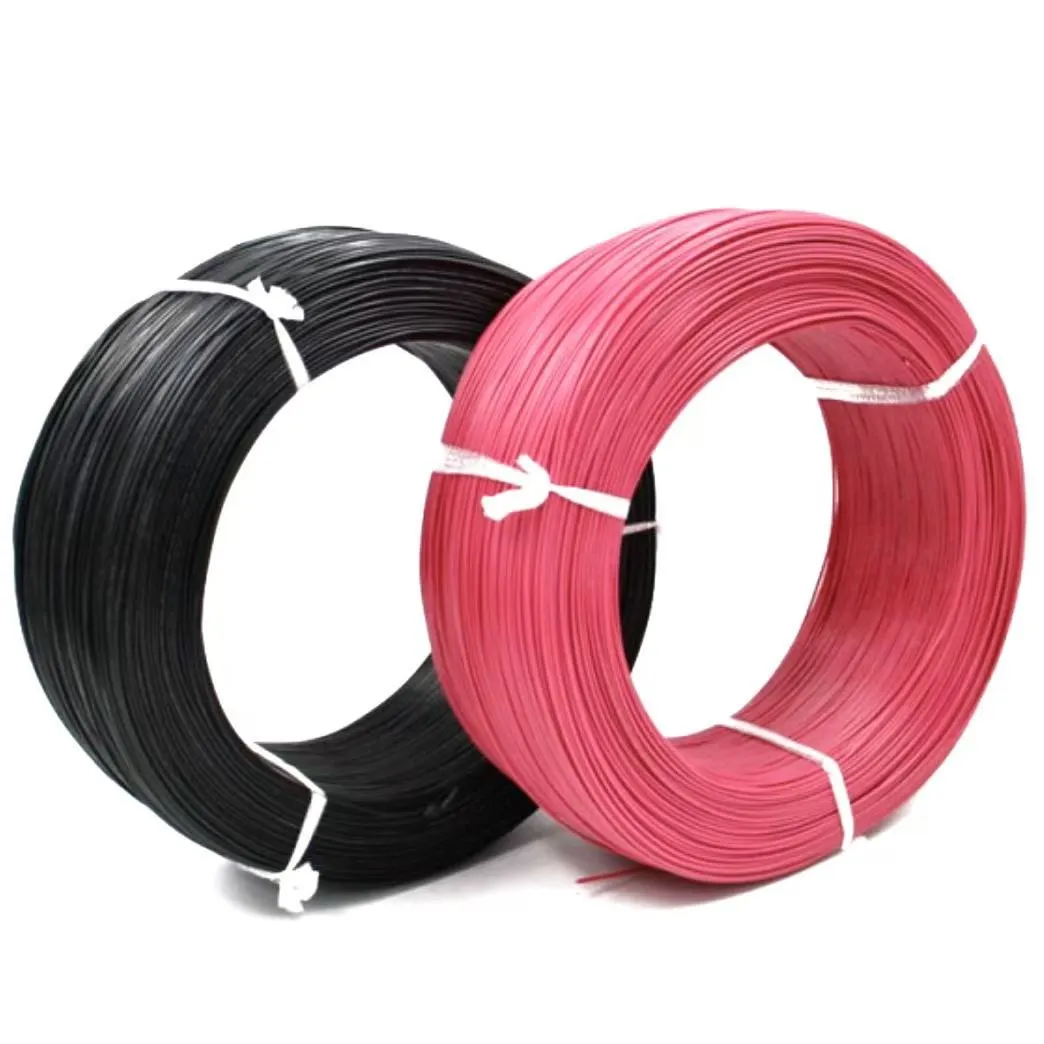

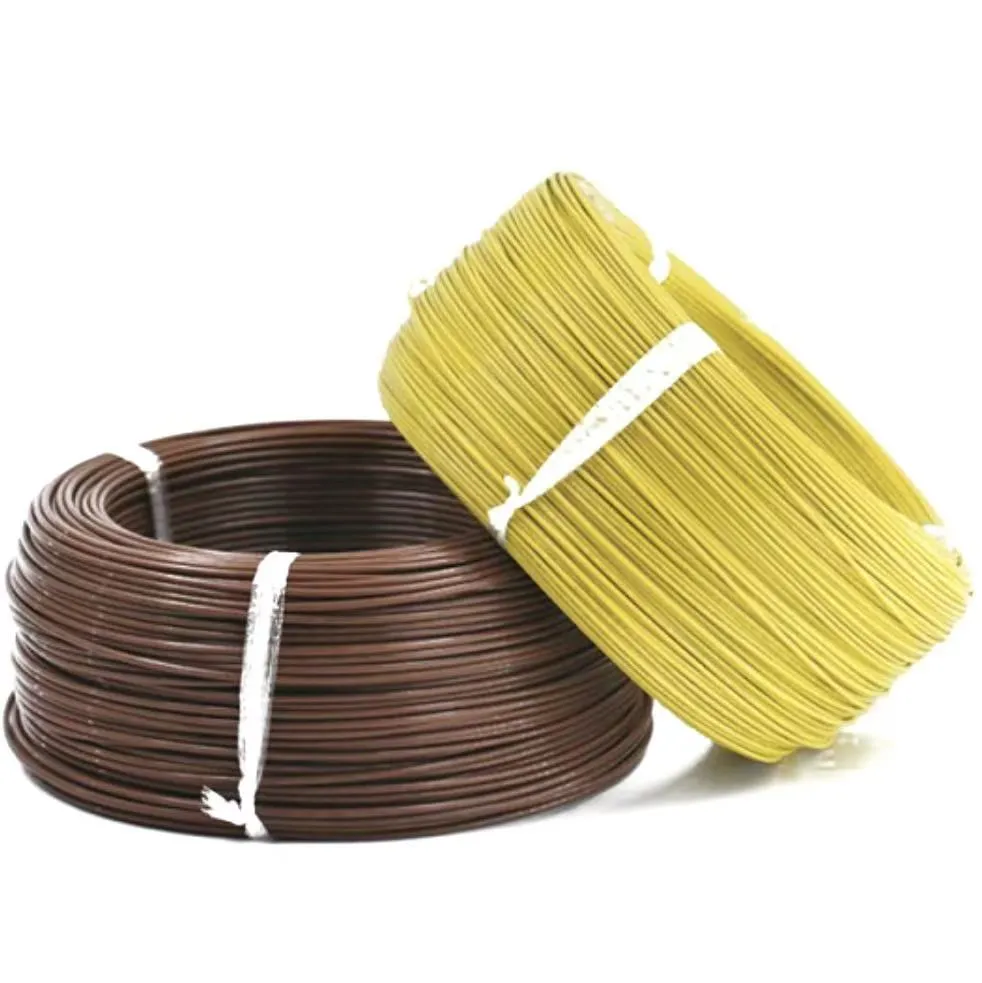

Americký vojenský standardMIL-DTL-81044-nyní oficiálně spravováno Společností automobilových inženýrů (SAE) a přejmenováno-na SAE AS81044-stanovuje přísné výkonové a výrobní specifikace pro jedno-jádrové elektrické vodiče s izolací ze zesíťovaného-polyolefinu, navržené výhradně pro splnění náročných provozních požadavků vojenských a leteckých systémů. Tato specifikace, přizpůsobená extrémním podmínkám, které jsou vlastní obraně, letectví a vesmírným aplikacím, definuje základní výkonnostní atributy, které ji odlišují od komerčního -elektroinstalace: poskytuje výjimečnou vysokou-teplotní toleranci, robustní odolnost vůči široké škále chemické koroze včetně hydraulických kapalin, paliv a průmyslových rozpouštědel a vynikající mechanickou pevnost, aby odolala otěru, vibracím a fyzickým nárazům. Dimenzováno pro jmenovité napětí 600 V a funguje bez problémů v ultra širokém teplotním spektru od -65 stupňů do 150 stupňů, vodiče vyhovujíMIL-DTL-81044/SAE AS81044jsou účelově-vytvořeny tak, aby udržely spolehlivý elektrický výkon a strukturální integritu v těch nelítostných drsných prostředích, od-leteckých platforem ve vysokých nadmořských výškách a vojenských pozemních vozidel až po námořní námořní systémy a extrémní průmyslové provozní scénáře. Následuje podrobný úvod ze čtyř aspektů: základní informace, strukturální charakteristiky, klasifikace modelu a typické aplikace:
Základní základní informace
| Projekt | Podrobnosti |
| Standardní číslo | ProudMIL-DTL-81044je ekvivalentní SAE AS81044 |
| Jmenovité parametry | Napětí: 600V Teplota: -65 stupňů až 150 stupňů |
| Rozsah vodičů | 30–0000 AWG Multi{2}}zkroucený pro větší flexibilitu |
| Umístění jádra | Vojenské a{0}}průmyslové scénáře, jako je letectví, námořní plavidla, vojenská vozidla a rakety |
Struktura a klíčové vlastnosti
| Dirigent | Mezi volitelné možnosti patří pocínovaná měď, postříbřená-měď nebo poniklovaná-měď. Některé modely používají slitiny mědi s vysokou-pevností, vyrovnávající vodivost a odolnost proti korozi. Vícepramenný kroucený design zvyšuje odolnost proti únavě a schopnost ohýbání. |
| Izolace | Zesítěný polyolefin (XLPO) má tepelnou odolnost a mechanickou pevnost zlepšenou radiačním síťováním. |
| Pochva | Zesíťovaný -polyvinylidenfluorid (XL-PVDF) poskytuje odolnost proti opotřebení, chemickou odolnost, samozhášivost zpomalující hoření- a nízkou kouřivost. |
| Mechanické a chemické vlastnosti | Je odolný proti řezání, tečení za studena, smršťování a snadno se odlupuje. Dokáže odolat běžným chemikáliím, jako je palivo, hydraulický olej a rozpouštědla, a je vhodný pro drsné pracovní podmínky, jako jsou vibrace a nárazy. |
| Bezpečnostní výkon | MIL-DTL-81044 má vlastnosti zpomalující hoření a samozhášecí vlastnosti, čímž splňuje požadavky armády a letectví na nízkou kouřivost a nízkou toxicitu. |
Klasifikace modelu (podle izolace/tloušťky pláště)
| Lehká stěna | Například /12, s relativně tenkou izolací, vhodný pro vodiče s vysokou{1}}hustotou ve stísněných prostorech, obvykle používaný pro vnitřní spojení v avionických zařízeních. |
| Středně těžká stěna | Jako /9, se střední tloušťkou izolace, vyvažovacím prostorem a mechanickou ochranou, vhodný pro trupové prostory a řídicí obvody vojenských vozidel. |
| Těžká zeď | Díky silnější izolaci se může pochlubit vyšší odolností proti mechanickému poškození a erozi prostředí, takže je ideální pro vysoce-namáhané aplikace, jako jsou paluby lodí a vnější kabeláž raket. |
| Speciální typy | Přizpůsobené modely s vysokou dielektrickou pevností, radiační odolností, nízkou kouřivostí a nulovým obsahem halogenů, splňující extrémní požadavky v jaderném průmyslu, satelitní aplikace a další. |
Typické scénáře aplikací
| Letectví a kosmonautika | Trup letadla, avionika a kabelový svazek kabiny jsou odolné vůči teplotním výkyvům ve vysokých nadmořských výškách a korozi od hydraulického oleje. |
| Loď a oceán | Lodní elektronické systémy, palubní kabeláž, odolná vůči slané vodě a korozi mořské vody. Vojenská vozidla: Řídicí a komunikační kabelové svazky pro tanky a obrněná vozidla, vhodné do hrbolatého a prašného prostředí. |
| Raketový a zbraňový systém | Řídicí a komunikační kabelový svazek pro tanky a obrněná vozidla je navržen tak, aby se přizpůsobil hrbolatému a prašnému prostředí. |
| Raketový a zbraňový systém | Vnitřní kabeláž naváděcího a pohonného systému je navržena tak, aby vydržela nárazy při startu a vysoké teploty. |
| High{0}}odvětví | Scénáře s vysokými požadavky na spolehlivost, jako je průmyslová automatizace, lékařské vybavení a jaderná energetická zařízení. |
Příklad modelu a parametry (jako příklad M81044/9-24-1)
| Parametr | Číselná hodnota |
| Model | M81044/9-24-1 |
| Dirigent | 24 AWG 19×36 pramenů z pocínované mědi |
| Vnější průměr | Přibližně 1,33–1,42 mm |
| Hmotnost | Přibližně 4,02 kg/km |
| Maximální odolnost | 85,96 Ω/km (při 20 stupních) |
| Izolace/Plášť | Izolace XLPO + XL-PVDF plášť, střední provedení stěny |
Celkově jeho nevýhody spočívají hlavně v ceně a všestrannosti: kvůli použití vojenských-materiálů a přijetí technologie dvojitého-křížového{2}}spojení,MIL-DTL-81044cena je vyšší než cena běžných drátů a cyklus nákupu malých sérií je také relativně dlouhý; zpracování izolační vrstvy navíc není snadné a vyžaduje specializované nástroje a profesionální dovednosti operátorů, což má za následek nižší-efektivitu výstavby na místě ve srovnání s dráty s jedinou izolační vrstvou. Navíc je jeho horní teplotní limit nižší než u drátů vojenského -kvalitního materiálu vyrobených z polyimidových a teflonových materiálů a jeho ztráty při vysokofrekvenčním přenosu jsou o něco vyšší. Při použití v běžných civilních průmyslových scénářích není jeho nákladová-efektivita příliš příznivá a jeho vysoký výkon nelze plně využít.
Pokud jde o výběr, tento drát je preferovanou volbou pro extrémní podmínky, jako je vojenství, letectví a polární{0}}mořský průzkum. Můžete se podívat na naši společnostMIL-W-81044/12aSpeciální kabel MIL-W-81044/6 americké armády. Pro běžné průmyslové scénáře,UL1015a MIL-W-76B lze nahradit řízením nákladů; pro scénáře extrémně-vysoké teploty se doporučuje MIL{5}}W-81381 a pro scénáře s vysokofrekvenčním signálemMIL-W-16878Upřednostňuje se řada HP. Je nutné vyvážit požadavky na výkon a nákladový rozpočet na základě skutečných pracovních podmínek.
